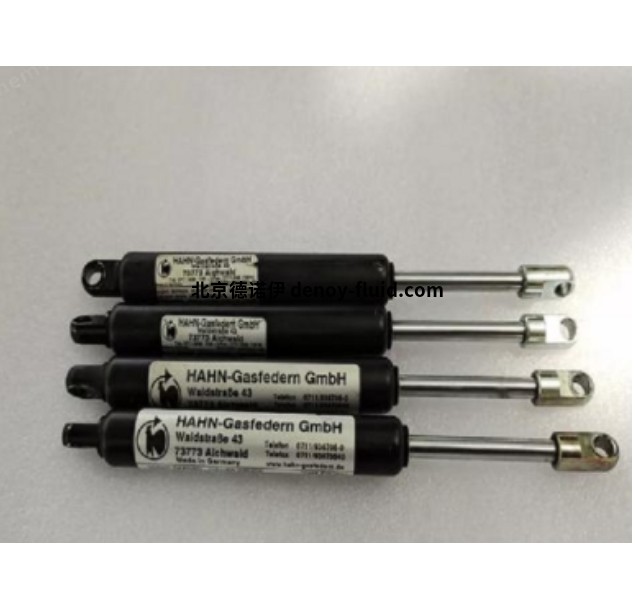

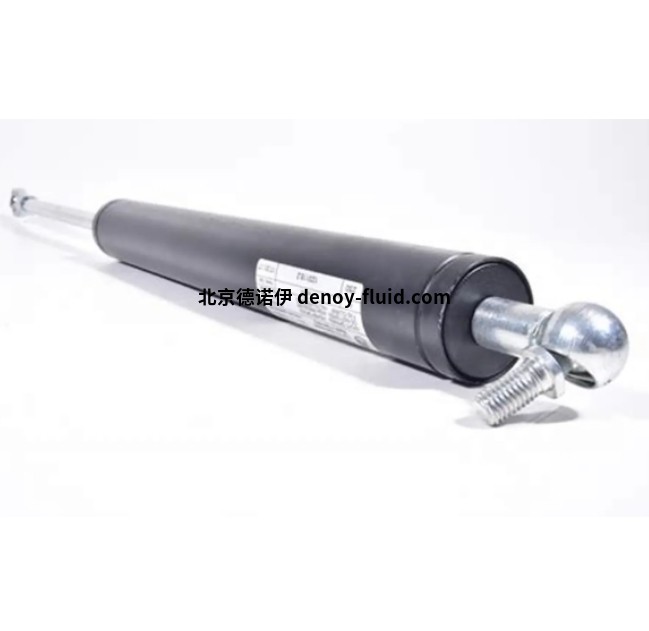

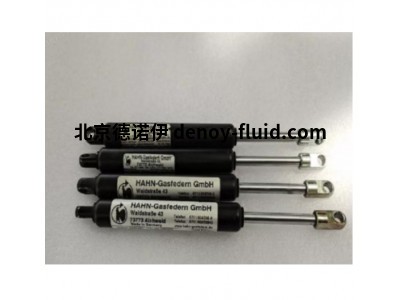

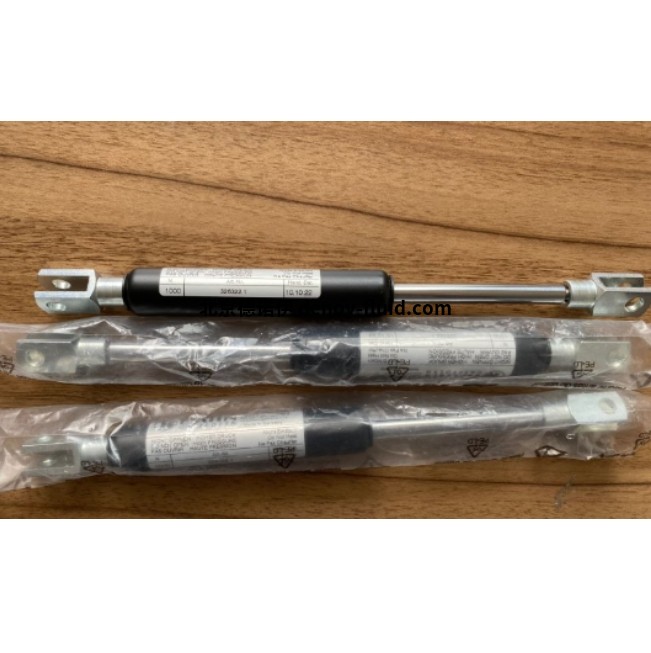

一、产品概述

HAHN张紧弹簧用于所有无法使用普通气弹簧的空间不足的应用场合。主要有提供拉力、助力与平衡、缓冲减震以及定位锁定等功能。

当传统气压弹簧达到极限并需要灵活、节省空间的解决方案时，就会使用我们的拉簧。由于我们的模块化系统，我们可以为您提供许多定制和附加功能作为标准配置。我们的拉簧的一个特殊优势在于使用材料：V2A（AISI 304）和V4A（AISI 316）不锈钢不仅耐用耐腐蚀，而且还开辟了许多其他供应商无法覆盖的灵活应用机会。

HAHN张紧弹簧有钢制的，AISI303/304和AISI316L/316Ti



二、产品原理

张力弹簧的工作原理与气体弹簧相反，即活塞杆是通过气缸内的气体压力向内被拉动的。弹簧力F1是由气缸内的内部压力(在无负载情况下最多可达160巴)产生的，而这一压力是由填充介质氮气生成的。在张力弹簧中，活塞杆与内缸直径之间的活塞环区域是决定性的。在没有施加负载的情况下，活塞杆总是受到压缩。系列“Z”的张力弹簧没有阻尼特性。ZD系列是可配备阻尼功能的，而ZX系列则可作为锁定式张力弹簧使用。

张力气弹是一种低维护系统，由压力管、活塞杆和活塞组成。



三、功能介绍

1）提供拉力：其工作原理与压缩弹簧相反，气缸中的气压将活塞杆向内拉。当向外拉动活塞杆时，气体被压缩，会产生向内的拉力，且拉力随活塞杆拉出长度增加而增大，可用于需要拉伸力的场合，如自动化生产线的物料牵引等。

2）助力与平衡：可在一些设备开启过程中助力，减少人力操作强度。如在电梯逃生 hatch（逃生口）开启时，能辅助人力将其向上拉开，还可用于支撑需向上打开并保持开启状态的部件，如带有升降工作台面的桌子，帮助保持台面在特定位置，起到平衡重量的作用。

3）缓冲减震：能够吸收和分散外部冲击力，减少机械结构的振动和变形。在矿山机械中，可用于支撑和缓冲车架、底盘等关键部件，有助于提高设备的整体刚性和稳定性，延长设备使用寿命。

4）定位锁定（配合相关结构）：若张紧弹簧具备类似自锁气弹簧的功能结构，可在整个行程中任意位置锁定。如在家具、车辆座椅等应用中，可将椅子、桌子或座椅等固定在所需高度或位置，满足不同用户的使用需求，并且锁定后还能利用气体的可压缩性吸收震动和冲击。



四、规格参数

活塞杆直径：28mm

气缸直径：40mm

行程：50-700mm

标准长度：2.5× 行程 + 125mm

拉伸力：500-5000N

延伸力级数：40%

杆螺纹尺寸：M14×1.5

气缸螺纹尺寸：M14×1.5

材质：钢，AISI 303/304 或 AISI 316L/316Ti



五、应用领域

工业设备：在一些需要拉伸或牵引的工业设备中，如自动化生产线、物料搬运设备等，可用于提供稳定的拉力，帮助设备完成物料的输送、定位等操作。

家具制造：例如一些可折叠或可拉伸的家具，如沙发床、折叠桌等，张紧弹簧 Z28-40 可以帮助实现家具的折叠和展开功能，同时提供一定的支撑力和稳定性。

交通运输：在汽车、火车等交通工具中，可用于座椅的调节机构、车门的开启和关闭装置等，为这些部件提供合适的拉力，方便乘客的使用。

医疗器械：在一些医疗器械中，如手术床、康复设备等，张紧弹簧可以用于调节设备的高度、角度等，为患者提供舒适的治疗和康复环境。



六、主要型号

Z0415

Z06-19

Z10-28

Z10-40

Z28-40

ZD10-28

ZX10-28
