一、产品概述

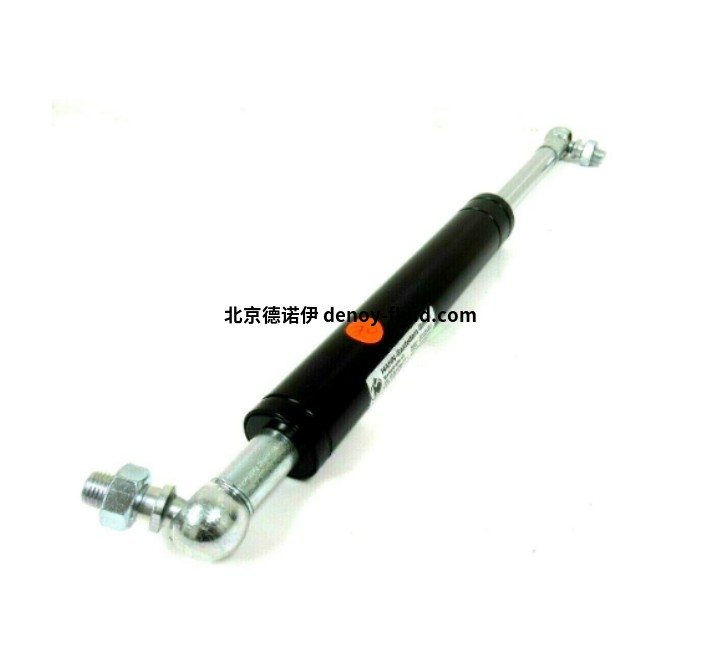

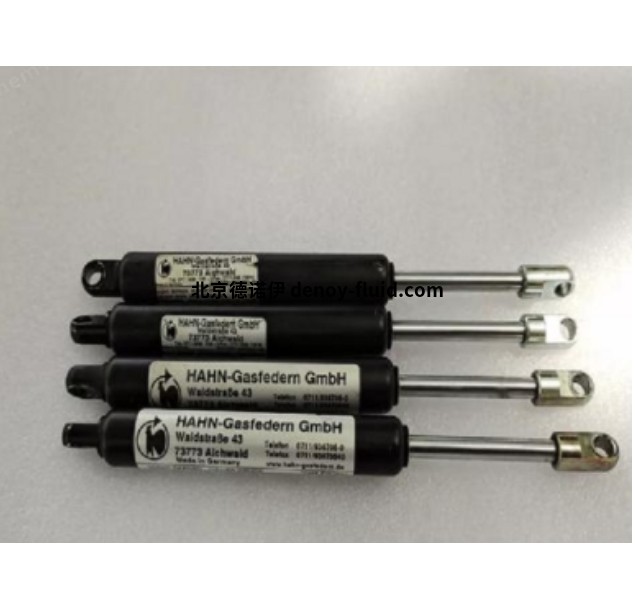

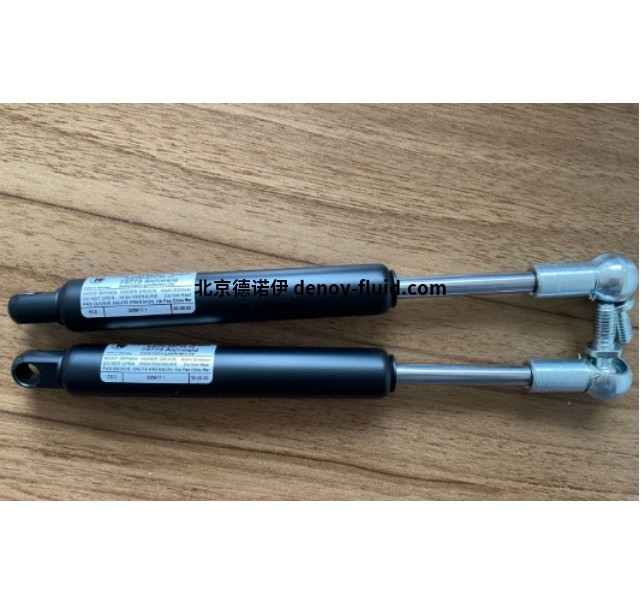

Hahn Gasfedern 气弹簧 G10-40 具有精确力控制、良好缓冲性能等功能，主要用途是为各种设备提供支撑、助力、缓冲等，广泛应用于工业、汽车、家具、医疗等领域。

HAHN Gasfedern 的气压弹簧是以受控方式移动质量而毫不费力的理想解决方案。无论您从事家具行业、机械工程还是医疗技术，您都会发现我们的气压弹簧可确保平稳的重量 补偿，并使舱口和盖子能够毫不费力地打开并保持到位。由于使用了钢、V2A 和 V4A 不锈钢等优质材料，我们的免维护气弹簧坚固耐用。我们提供防锈和耐化学腐蚀的选项，特别是 医疗技术和海事使用。



二、功能原理

气撑杆的功能原理是创造重量平衡并抵消盖子的重量。当襟翼打开时，气撑杆支撑手动力。它是一个独立的免维护元件，由压力管和带活塞的活塞杆组成。活塞杆导轨上的密封是为了防止气体损失。气压弹簧充满压缩氮气，提供弹簧力。它还含有少量液压油，用于末端位置阻尼和润滑。油影响内部压力：油越多，油越多， 氮气空间更小。压力作用在活塞杆的横截面积上，从而产生拉伸力。在空载状态下，活塞杆伸出。当它被推入时，气体被进一步压缩，从而导致力增加（递进）。这取决于 活塞杆的直径和气缸的体积。

气弹簧主要由缸筒、活塞杆、活塞、密封件以及填充的高压气体（通常为氮气）组成。



三、技术参数

活塞杆直径：10mm

缸筒外径：40mm

行程范围：30-500mm

伸展力：150-1200N

标准长度：2× 行程 + 100mm

力的变化幅度：8%

螺纹尺寸：m8。

螺纹筒体：m14×1.5。

材质：钢、 AISI 303/304 、 AISI 316l/316Ti



四、产品特点

1）精确力控制：通过内部气体压力的精确设定和优化的活塞结构设计，在整个行程范围内，气弹簧输出的力变化非常小，几乎可以视为恒定力输出。

2）出色缓冲性能：当气弹簧处于压缩状态时，内部气体被压缩，通过气体的可压缩性和合理的阻尼设计，能够有效地吸收和耗散外部冲击能量。

3）低摩擦设计：在气弹簧的往复运动过程中，减少了能量损耗，提高了气弹簧的效率，同时降低了因摩擦产生的热量，有助于延长气弹簧的使用寿命。

4）长寿命与高可靠性：采用了高品质的材料和制造工艺，能够可靠地工作多年，减少了设备的维护和更换成本，提高了设备的整体可靠性和可用性。



五、应用领域

工业机械：可用于机床翻盖复位、自动化设备拉伸部件调节，通过稳定拉伸力控制部件复位速度，避免部件碰撞损坏，方便工作人员操作维护。

汽车制造：适用于汽车发动机罩的支撑、汽车内饰部件拉伸调节，如座椅靠背拉伸支撑、储物箱翻盖复位，实现平稳拉伸与复位，提升汽车使用便利性与舒适度。

家具家居：可用于折叠床拉伸支撑、衣柜升降挂杆调节、办公家具的升降调节装置等，提供稳定拉伸力，使家具部件拉伸顺畅，降低操作力度，提升家具使用体验。

医疗器械：在康复设备拉伸调节、医疗推车部件定位、手术床的高度调整等方面应用，精准控制拉伸速度与力度，确保患者使用安全，辅助医护人员开展工作。

交通运输和物流：在客车和货车的车门支撑系统中，能够使车门轻松开关，提高乘客上下车和货物装卸的效率。还可用于物流设备中，如叉车的货叉升降辅助装置、货架的托盘弹出装置等，提供稳定的支撑力和缓冲作用，减少货物装卸过程中的冲击和损坏，提高物流作业的安全性和可靠性。



六、主要型号

G02-06

G03-08

G03-10

G

张文萍 QQ：2335451726   手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn

04-12

G06-15

G06-19

G08-19

G08-23

G10-23

G10-28

G10-40

G14-28

G14-40

G20-40

G22-40

G25-55

G30-65
