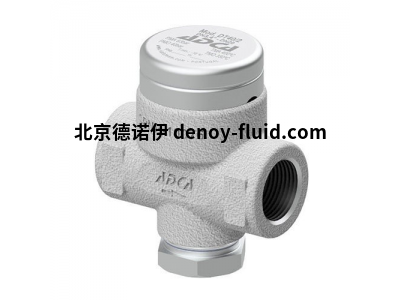

VALSTEAM ADCA TH35-2-3疏水阀:高温高压工况下的高效可靠之选

 VALSTEAM ADCA TH35-2-3疏水阀:高温高压工况下的高效可靠之选

在蒸汽系统中,疏水阀扮演着至关重要的“守门人”角色,它负责自动、高效地排除管道和设备中的冷凝水、空气及其他不凝性气体,同时大限度地阻止宝贵的蒸汽逃逸。VALSTEAM ADCA系列疏水阀以其经典的热动力式设计、坚固耐用的结构和性能享誉全球,其中型号TH35-2-3更是专为应对高温高压严苛工况而设计的可靠解决方案。

核心功能与工作原理

TH35-2-3包括热干劲式(圆球式)疏水阀。其基本工作任务原因合理采用过热蒸汽和空气冷却水的力学基本特性不同之处:

1.      启动阶段: 冷凝水和冷空气进入阀体,内部压力较低,阀片被顶起,冷凝水在系统压力作用下迅速排出。

2.      蒸汽阶段: 当蒸汽接近阀片时,高速蒸汽流经阀片下方,在阀片上方腔室(控制室)内产生低压区域(伯努利效应)。同时,部分蒸汽进入控制室。

3.      关闭阶段: 控制室内的蒸汽因散热而部分冷凝,压力下降,但阀片上方控制室内的压力(此时主要是进入的蒸汽压力)与下方流入的蒸汽压力共同作用,加上阀片自身的重力,产生一个向下的合力,迅速将阀片压向阀座,实现紧密关闭,有效阻止蒸汽泄漏。

4.      再次开启: 控制室内的蒸汽持续散热冷凝,其压力逐渐降低。当控制室内压力降低到不足以克服下方冷凝水压力(或新形成的冷凝水聚集产生的压力)和阀片重力时,阀片再次被顶起,排出新积聚的冷凝水。如此循环往复。

这种基于闪蒸蒸汽动力学特性的启闭机制,赋予了TH35-2-3响应迅速、结构极其紧凑、耐水锤、耐高压、耐高温、背压承受能力强等显著优势。

关键功能参数详解

型號TH35-2-3明了地标记了其主导尺寸规格:

·         TH35 代表VALSTEAM ADCA系列热动力式疏水阀的标准型号代码。

·&nbsp; &nbsp;      2 表示阀门的公称通径 (DN) 为 2英寸 (50mm)。这是连接管道的关键尺寸。

&middot;         3 代表阀门的压力等级。在VALSTEAM ADCA系列中,“3”通常对应着高工作压力可达45 bar (g) / 650 psig 的高压等级。(具体压力等级请务必以制造商新资料为准,但“3”是高压标识是普遍认知)

下列是该尺寸的首要基本功能技术指标汇总了:

参数类别

参数详情

说明

型号

TH35-2-3

VALSTEAM ADCA系列热动力疏水阀,通径29英寸,高压低压中等级(基本45 bar)

类型

热动力式 (圆轮式)

根据压缩空气扭矩学道理开启闭合

大工作压力

45 bar (g) / 650 psig (典型值,以“3”中等级来算)

核心高压性能,适用于锅炉分汽缸、高压主管线等场景

高工作温度

450°C / 842°F (饱和蒸汽对应压力约为 42 bar)

耐高温性能,适用于过热蒸汽或高温饱和蒸汽管线

公称通径 (DN)

DN 50 / 2"

接触pvc管道规格

连接方式

标准为法兰连接 (如 PN16/PN40, ANSI 150/300 等,具有需型号选择证明)

保证与进行高压管网的耐用密封垫

阀体材质

锻造碳钢 (常见质材,提拱不错程度和耐压试验性)

保证质量直流电下的结构的全部性和质量好性

内部件材质

阀片、阀门法兰通常情况下利用304不锈钢并或者采取疏松整理 为了确保高耐磨、耐被腐蚀、长年限

排量 (Capacity)

 (具体数值需查对应压差下的性能曲线图)

在高压差下仍能保持较大排水能力。排量随入口压力升高和压差增大而显著增加

背压率

高达 80%

能背负较高的智能回水背压,装置装修设计比较灵逻辑性好

主要优点

结构紧凑坚固、耐高压高温、耐水锤、抗冻(那部分工况法)、维修费相对应简单、价廉物美较高

在严历负荷率下稳定性高稳定可靠

典型应用

高压电变压器变压器压缩空气主任线、锅炉风机分汽缸、减温减压的方法提升装置前、高压电变压器变压器传热设施设备、硫化橡胶机、高压电变压器变压器无菌器等 必须 必须高温环境直流电的关键性疏水点

重要参数解析与应用考量:

1.      高压耐受性 (45 bar g)&nbsp;这是TH35-2-3的核心价值所在。它使其能够直接安装在锅炉出口、分汽缸、高压蒸汽输送主管等压力的关键位置,有效排除冷凝水,保护下游设备免受水锤危害,并大限度地节约蒸汽。

2.      高温耐受性 (450°C) 这一参数使其不仅适用于高压力下的饱和蒸汽(温度随压力升高),更能胜任过热蒸汽管线的疏水任务。过热蒸汽温度远高于同压力下的饱和蒸汽温度,对阀门材料的热稳定性和强度要求。

3.      大排量特性: 热动力阀的排量特性是:入口压力越高,工作压差 (入口压力 - 背压) 越大,其排量越大。在高压主管线上,系统压力高,TH35-2-3能发挥出其强大的排水能力。选择时必须根据实际工作压差查阅制造商提供的排量曲线图,确保其排量满足应用点的大冷凝水负荷。

4.      高背压率 (80%) 意味着即使回水管路或冷凝水回收系统的压力(背压)高达疏水阀入口压力的80%,阀门仍能有效工作并排放冷凝水。这为系统设计(尤其是需要提升冷凝水或长距离回水的系统)提供了更大的灵活性。

5.      坚固耐用性: 锻造碳钢阀体和经硬化处理的不锈钢内部件(阀片、阀座),共同确保了阀门在高温、高压、可能存在的轻微水锤等恶劣条件下的长期可靠运行和长寿命。

6.      紧凑性与经济性: 相比热静力或浮球式疏水阀,热动力式结构天生紧凑,节省安装空间。其相对简单的结构也带来了较好的经济性和维护便利性(通常可在线维修或更换内部件)。

典型应用场景

要借助其高温髙压髙压性能参数,VALSTEAM ADCA TH35-2-3疏水阀具有广泛性利用于下类关键点研究方向:

· &nbsp;       锅炉房: 锅炉出口、分汽缸底部疏水。

·;         高压蒸汽输送: 主蒸汽管道沿线疏水站、管道低点疏水。

·      &nbsp;  减温减压装置 (PRDS) 上游: 保护PRDS免受上游高压冷凝水影响。

·  &nbsp; &nbsp;    高压热交换器/反应釜: 蒸汽进口疏水。

&middot;         工业高压设备: 如轮胎生产中的硫化罐、硫化机,食品医药行业的高压灭菌柜,造纸行业的高压蒸煮设备等蒸汽进口疏水。

· ; ;       过热蒸汽管线: 过热蒸汽输送管道及使用过热蒸汽的设备疏水点。

选型与安装要点

·&nbsp;        精确计算冷凝水负荷: 准确评估应用点的大冷凝水产生量是选型基础。

·    &nbsp;&nbsp;   确认工作压力与温度: 必须明确入口蒸汽的高工作压力和温度(是饱和蒸汽还是过热蒸汽?过热温度多少?)。

·  &nbsp;      确定工作压差: 测量或计算入口压力与出口背压之间的差值。这是查阅排量曲线、选择合适型号的关键。

·   &nbsp;     查阅排量曲线: 使用制造商提供的TH35-2-3在特定压差下的排量曲线图,确保其排量大于等于该压差下应用点的大冷凝水负荷,并考虑一定的安全系数(通常1.5-3倍)。

· &nbsp;       正确安装:

o    必须水平安装在管道点,阀体上标识的流向箭头需与蒸汽流向一致。

o    阀前建议安装过滤器(如VALSTEAM SF系列),尤其在新建或维修后的系统中,防止杂质损坏阀片阀座。

o    阀后建议安装止回阀(如系统可能存在背压波动或冷凝水提升),并预留检查阀(用于在线检测疏水阀工作状态)。

o    确保有足够的空间以便于未来的维护操作。

维护与优势

·         维护: 定期检查是否有泄漏或异常噪音。内部阀片阀座是易损件,当出现泄漏量过大或排水不畅时,通常只需在线更换维修包(包含阀片、阀座、过滤网等)即可恢复性能,维护成本相对较低。

·  ;       核心优势总结:

o    高压之王: 45 bar(g) 的高工作压力,胜任严苛的蒸汽主管线。

o    高温卫士: 450°C 的耐温极限,无惧过热蒸汽挑战。

o    高效排水: 在高压差下拥有优异的排量性能。

o    坚固耐用: 锻造碳钢与硬化不锈钢部件,保障长期可靠运行。

o    高背压容忍: 80% 的背压率,系统设计更灵活。

o    结构紧凑: 节省安装空间。

o    维护简便: 可在线更换核心部件,降低维护成本和时间。

结论

VALSTEAM ADCA TH35-2-3疏水阀是持续高温压力压力液体模式疏水关健点的強效呵护。其热运转式任务的作业流程增添了它成分紧促、为了响应快速、耐压力(45 bar g)、耐持续高温压力(450°C)、耐水锤和高背压经受能力素质(80%)等相关性资源优势。尽管是在水蒸气锅炉分汽缸、压力液体主要线,還是在减温减压方法系统性前或的使用太烫液体的关健机械设施设备上,TH35-2-3都能是真的吗、优质地避免冷疑水,防范水锤,大局限性地极大减少液体亏损,呵护模式应急、不稳、优质执行,并终为用户账户造成相关性的自然能源节电和机械设施设备呵护社会效益。在严历的实业液体的环境中,决定TH35-2-3即使为模式关健疏水点决定打了个份经久结实的是真的吗呵护。
